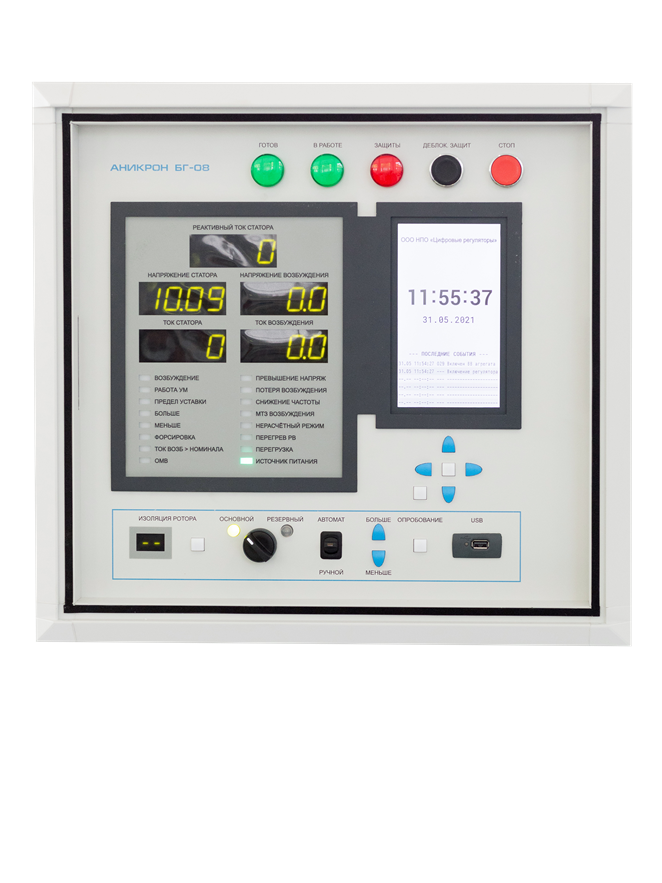

АНИКРОН БГ


Цифровой регулятор возбуждения  АНИКРОН БГ  предназначен для питания обмотки возбуждения синхронных генераторов автоматически регулируемым выпрямленным током.


АНИКРОН БГ обеспечивает:
  • включение в сеть методом точной синхронизации;
  • включение в сеть методом самосинхронизации (при необходимости);
  • подгонку частоты напряжения генератора и включение высоковольтного выключателя;
  • форсирование напряжения возбуждения с заданной кратностью (не менее 2) при нарушениях в энергосистеме, вызывающих снижение напряжения на шинах станции;
  • разгрузку по реактивной мощности;
  • разгрузку по активной мощности;
  • поддержание напряжения генератора в точке регулирования с точностью не хуже ±0,2 % от заданной статической характеристики;
  • устойчивую работу в переходных и аварийных режимах (набросы и сбросы нагрузки, короткие замыкания);
  • безударный переход с блока регулирования на резервный при отказе основного блока (без изменения режима работы генератора);
  • дистанционное изменение уставки АРВ;
  • регулирование тока возбуждения генератора по отклонению и производной напряжения генератора, по отклонению и производной частоты напряжения генератора, по производной тока возбуждения генератора;
  • ограничение перегрузки по току возбуждения по время-зависимой характеристике;
  • развозбуждение при нарушениях в энергосистеме, вызывающих увеличение напряжения на шинах станции;
  • работу в режиме недовозбуждения;
  • ограничение потребляемой реактивной мощности;
  • гашение поля в аварийных режимах;
  • обеспечение электроторможения гидроагрегата (если предусмотрено проектом);
  • отображение осциллограмм и сервисной информации на сенсорном ЖК-дисплее;
  • синхронизацию с внешним источником  времени;
  • ведение протокола событий с расширенным объемом записей.
       Перечень защит АНИКРОН БГ:
  1. Защита ротора от перенапряжений.
  2. Защита от короткого замыкания в цепях выпрямленного напряжения.
  3. Максимальная токовая защита.
  4. Защита от повышения напряжения статора в режиме холостого хода.
  5. Защита от асимметрии фазных токов.
  6. Защита при отказе силовой части (тиристорного моста /усилителя мощности), в том числе от внутренних КЗ.
  7. Защита от перегрева ротора, возбудителя.
  8. Защита от неуспешного начального возбуждения.
  9. Защита при отказе обоих каналов регулирования.
  10. Система контроля и самотестирования основных блоков системы возбуждения.

Наименование параметра Ед. изм. Значение
Номинальное напряжение возбуждения, не более В 100
Номинальный ток возбуждения, не более А 8
Потолочное установившееся напряжение В 250
Потолочный ток системы возбуждения А 15
Кратность форсировки возбуждения по напряжению крат. 2
Кратность форсировки возбуждения по току крат. 2
Длительность форсировки сек. не более 50
Полное время расфорсировки возбуждения мс не более 150
Быстродействие системы возбуждения при форсировке мс 60
Блокировка каналов стабилизации при изменении частоты со скоростью Гц/сек. 0,05 и более
Точность стабилизации тока возбуждения % ±1
Диапазон рабочих частот Гц 45-65
Время реакции на возмущение мс 20
Точность поддержания напряжения на шинах генератора относительно
заданной статической характеристики
% 0,2
Сетевые протоколы и интерфейсы связи   Modbus, Ethernet, Profibus
Питание управляющей части системы возбуждения   ~220В/=220В/АКБ
