ТРИТОН-7.0

Источник переменного трехфазного напряжения и тока ТРИТОН-7.0

ТУ 26.51.66-001-99820323-2020

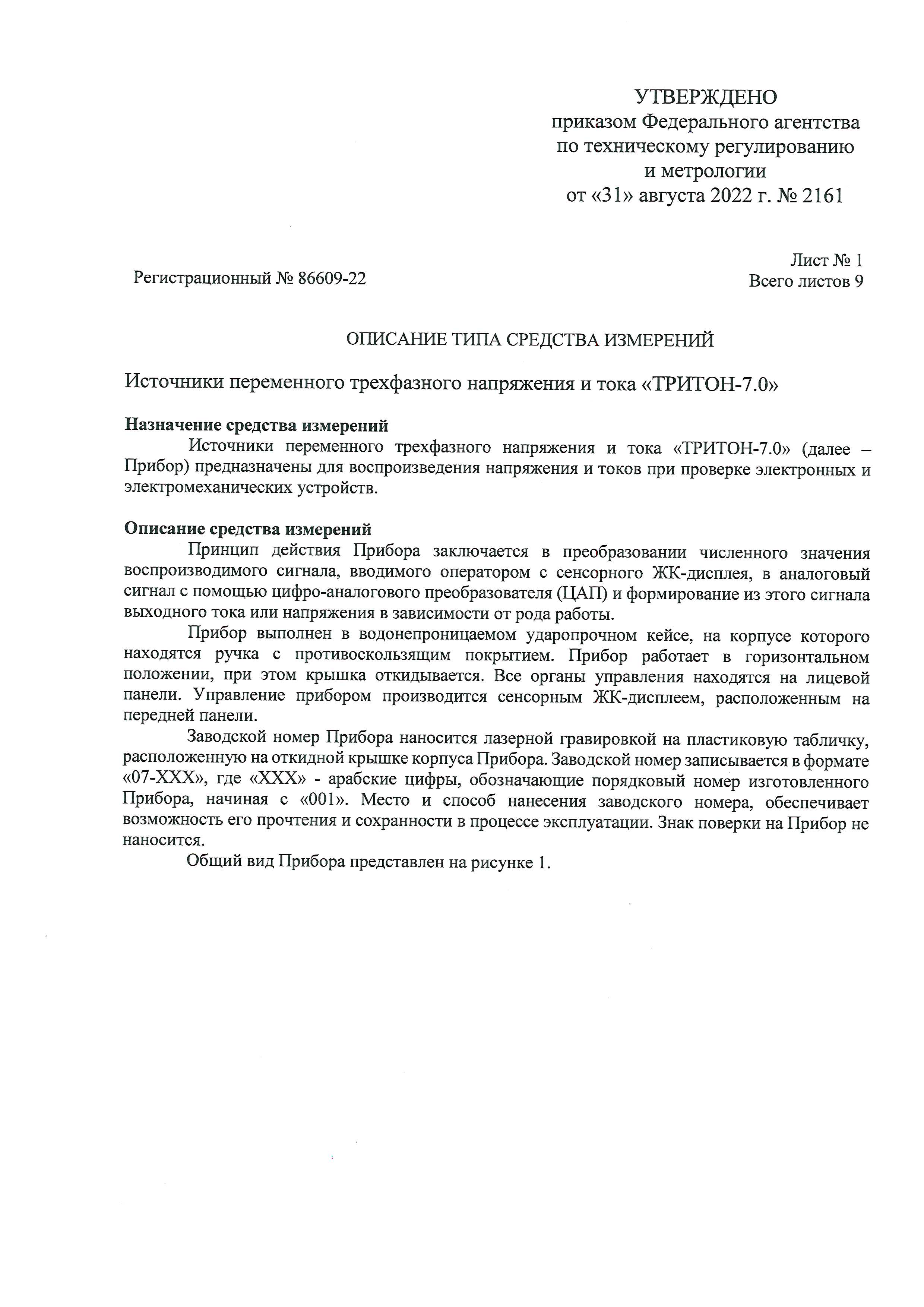

ТРИТОН-7.0 создан для использования в качестве образцового средства измерений  в ремонтных и исследовательских лабораториях, а также для комплектации передвижных поверочных лабораторий. Предназначен для использования в качестве источника тока и напряжения при проверке электронных и электромеханических устройств. Прибор является портативным устройством, размещенным в ударопрочном пластиковом кейсе с уплотнением, препятствующим попаданию в него пыли и влаги при транспортировке. Малый вес и габаритные размеры, простой и понятный интерфейс делают устройство удобным в эксплуатации.

ТРИТОН-7.0 предназначен для:

  • проверки реле тока, напряжения, частоты, мощности;
  • проверки срабатывания реле-повторителей с номинальными напряжениями обмотки не менее ~ 127 В;
  • проверки функционирования тепловых реле и тепловых защит, имеющих токи срабатывания менее 10 А;
  • проверки и поверки амперметров, вольтметров, ваттметров, переменного тока, а также частотомеров и фазометров;
  • настройки систем промышленной автоматики, систем АСУ ТП;
  • проверки функционирования электрических счетчиков непрямого включения;
  • в качестве источника питания маломощных устройств;
  • проверки алгоритмов функционирования аппаратуры управления и защиты электродвигателей, генераторов;
  • проверки систем индикации и сигнализации, предназначенных для работы с переменным током, таких как блинкеры и сигнальные лампы.

Прибор может работать в следующих основных режимах:

  • Режимы с ручным управлением:

Генерация трехфазного переменного напряжения и трехфазного переменного тока частотой от 15 до 75Гц с заданными фазовыми углами. Работа может происходить как в симметричном режиме, когда значения токов и напряжения всех фаз равны, так и в несимметричном, когда параметры каждого канала тока и напряжения устанавливаются отдельно.

Генерация переменного однофазного напряжения и тока с заданными фазовыми углами, частотой от 15 до 75Гц.

Генерация однофазного и трехфазного переменного напряжения и тока синхронно с питающей сетью 220В.

Генерация постоянного тока и напряжения заданной величины.

  • Полуавтоматические режимы:
Проверка порогов и времени срабатывания реле постоянного и переменного тока, в том числе реле тока, напряжения, реле времени, промежуточных реле.
Формирование заданных пользователем последовательностей режимов генерации. (Например, напряжения и тока с плавно изменяющиеся амплитудой или частотой).
  • Автоматические режимы:
Имитация работы электродвигателей и генераторов с целью проверки аппаратуры управления и защиты в различных режимах.

Прибор имеет два входных канала для опроса сухих контактов и одно выходное реле с перекидным контактом, состоянием которого может управлять пользователь или программа (в автоматическом или полуавтоматическом режимах).

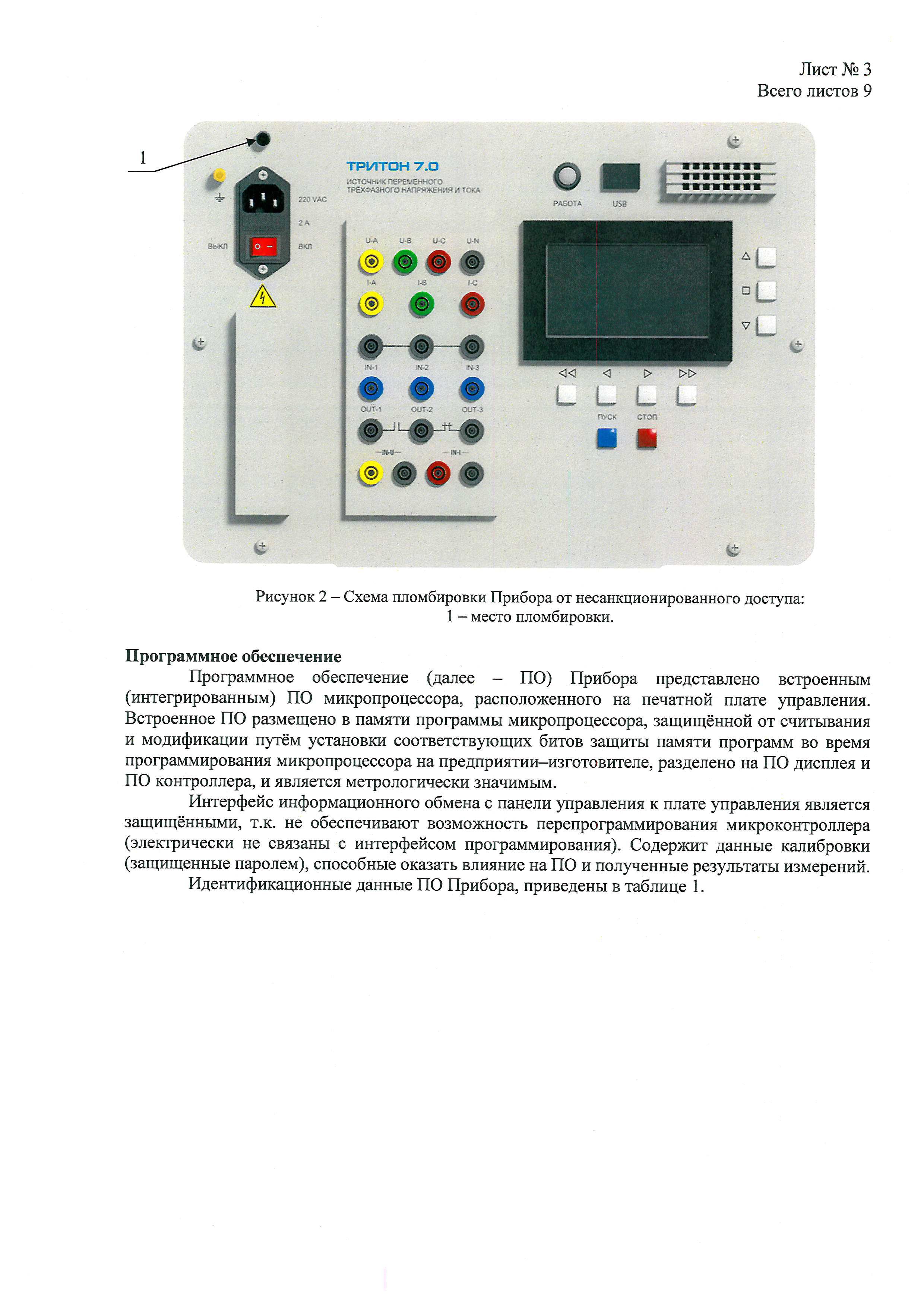

Для управления режимами работы прибора предусмотрен цветной сенсорный дисплей, а так же кнопочная панель. Это, с одной стороны, обеспечивает гибкость и удобство задания режимов работы, с другой — возможность работы с прибором в перчатках и изменения режимов не глядя на экран.

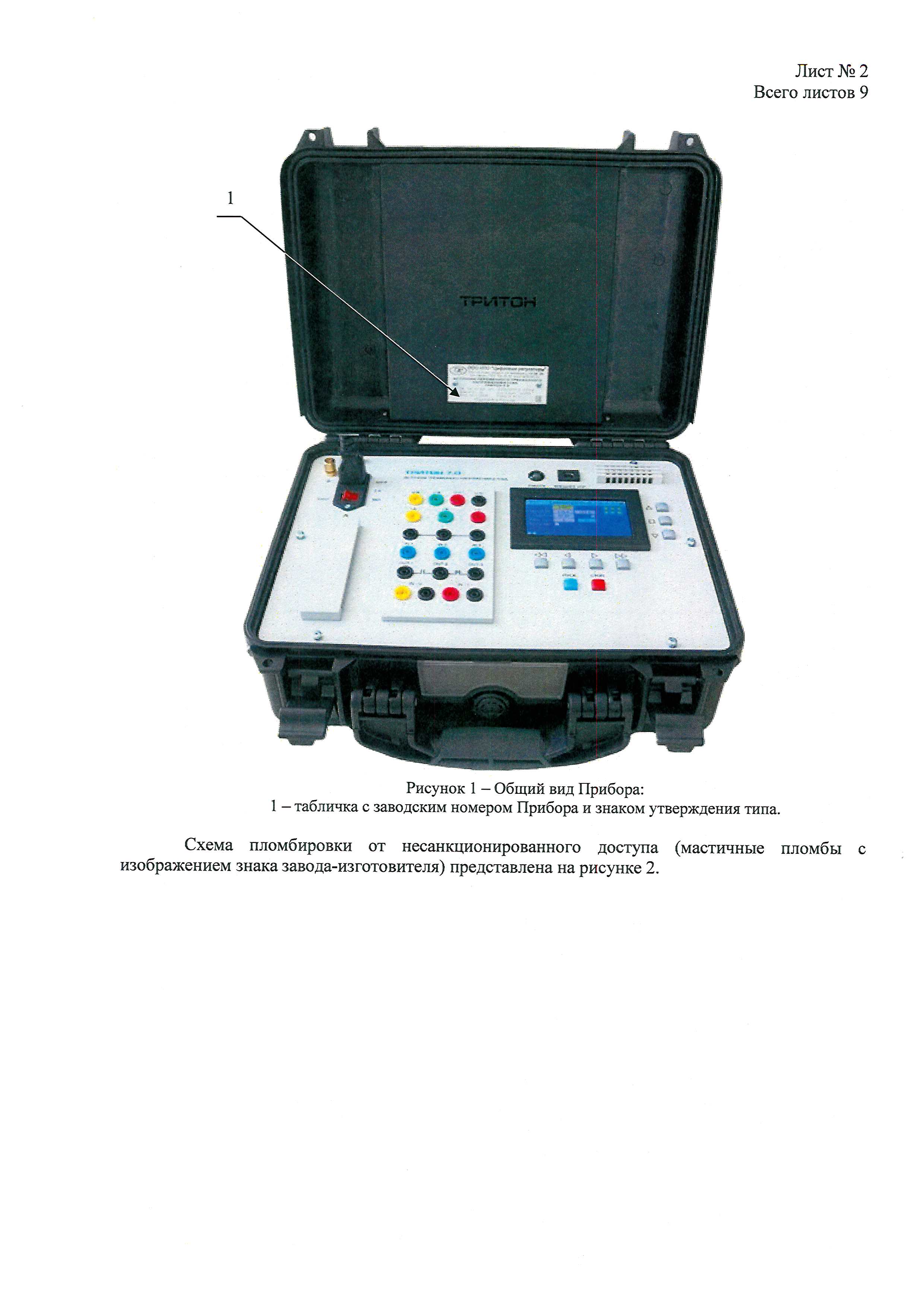

Тритон-7 размещён в компактном  корпусе из ударопрочного пластика и имея массу менее 9кг легко переносится одним человеком и перевозится любыми видами транспорта. В транспортном положении прибор герметичен и выдерживает попадание на корпус воды и пыли (IP54).


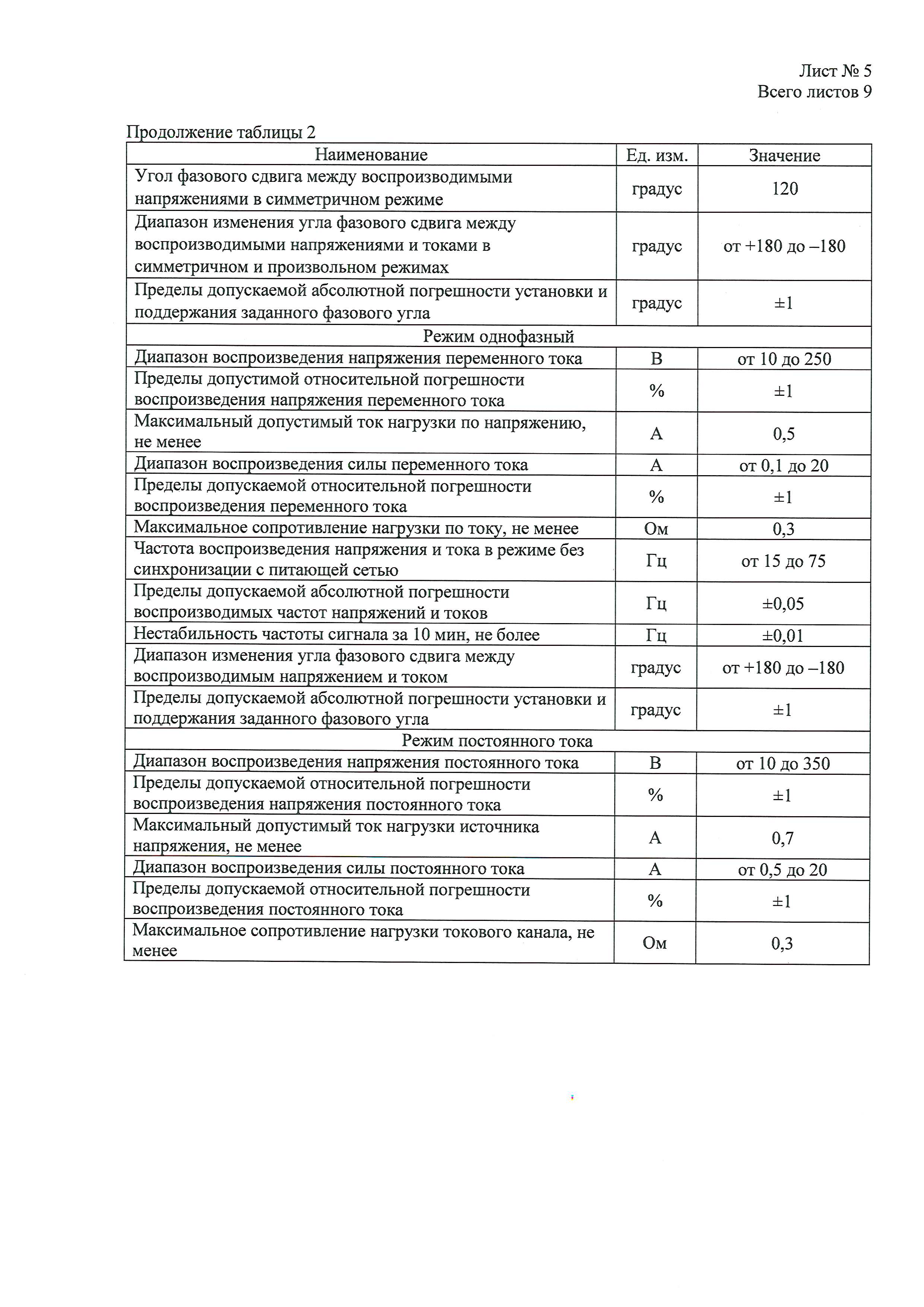

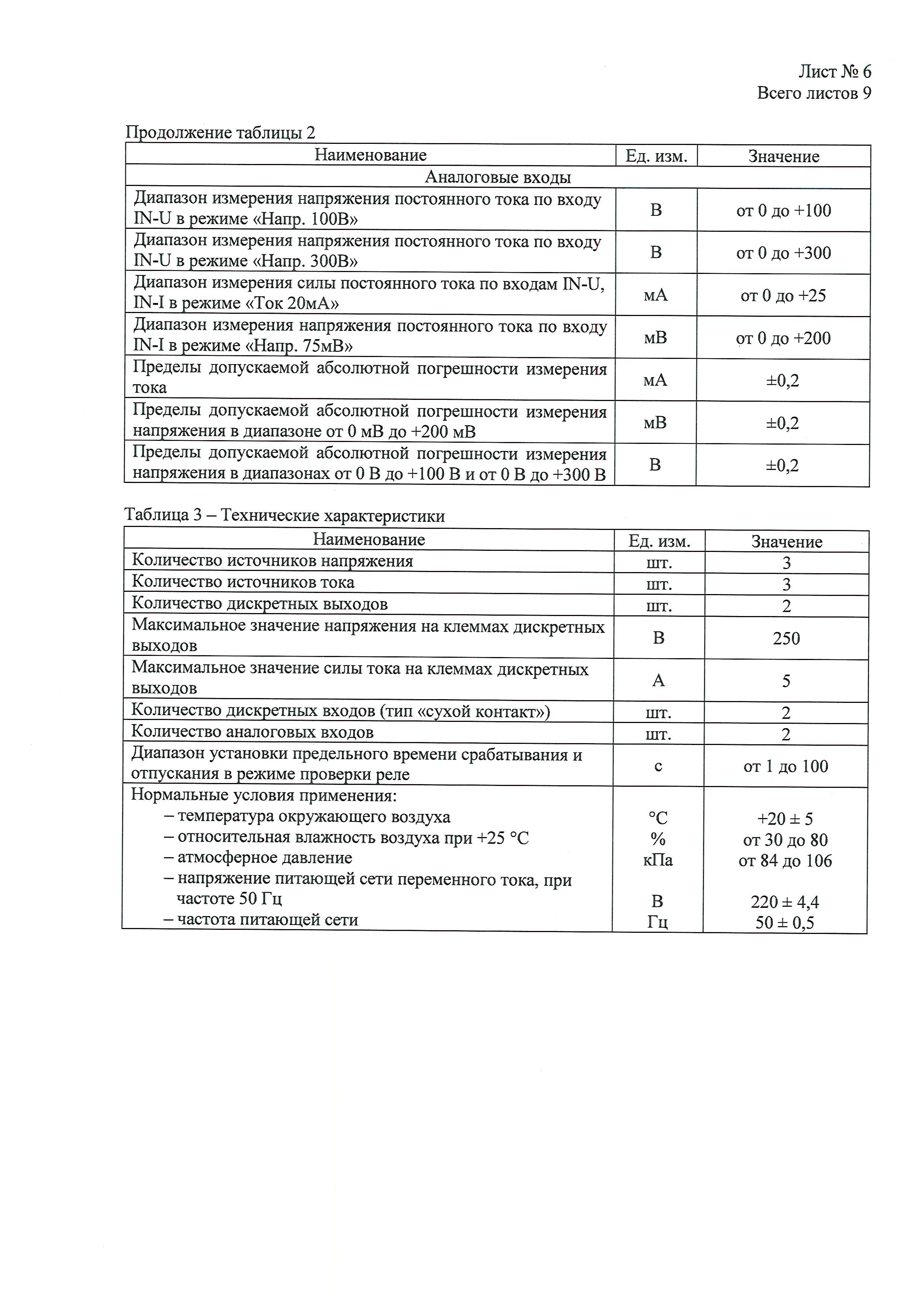

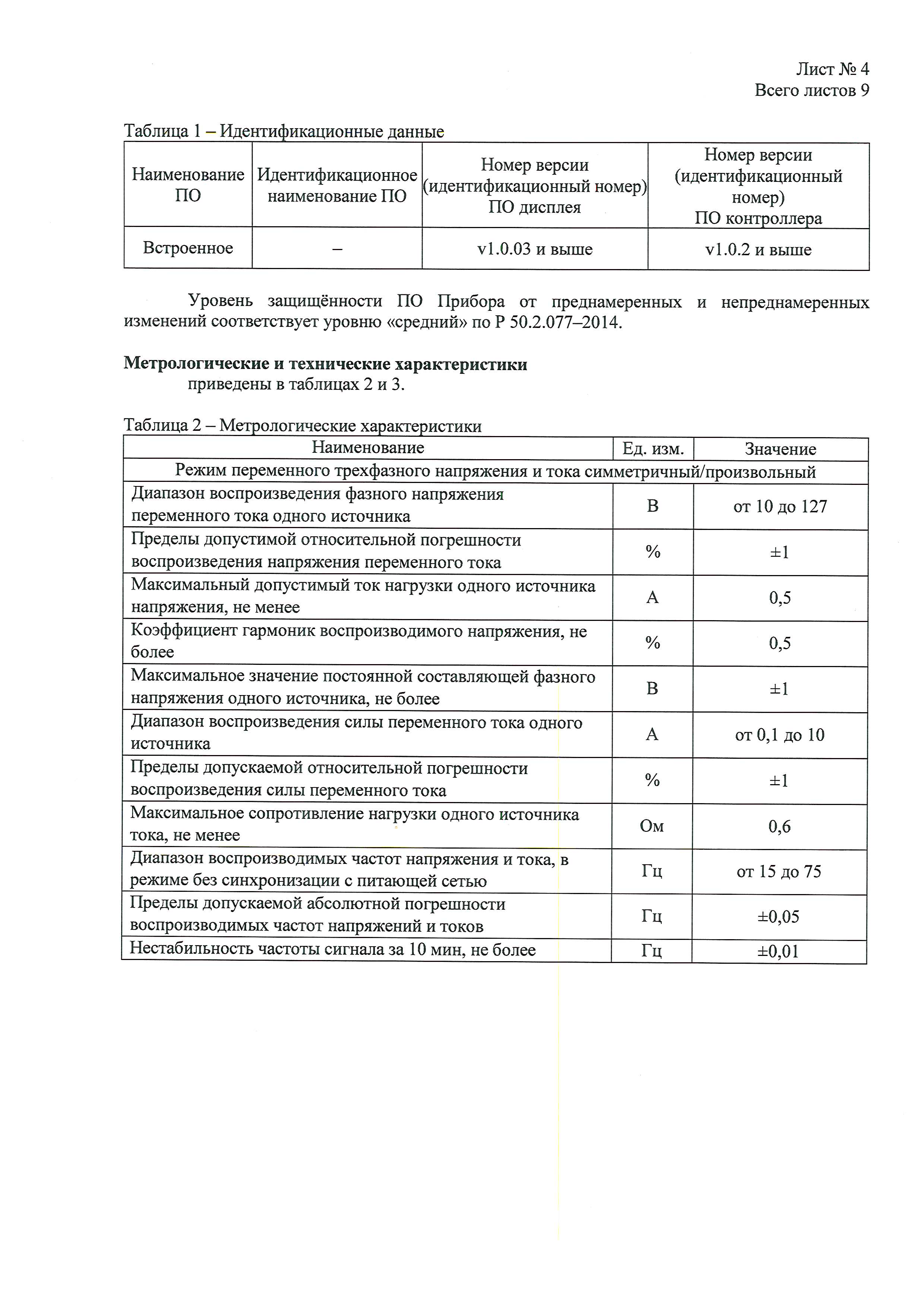

Наименование параметра

Еденица изм.

Значение Примечание
Действующее значение воспроизводимого фазного напряжения трехфазной системы В от 0 до 127
Ток — 0,5А
Шаг задания 1 В или 0,1 В
Действующее значение воспроизводимого однофазного напряжения В от 0,1 до 240
Ток — 0,5А
Шаг задания 1 В или 0,1 В
Действующее значение воспроизводимого постоянного напряжения В от 0 до 350
Ток — 0,5А
Шаг задания 1 В или 0,1 В
Частота генерируемых сигналов Гц от 15 до 75
Частота генерируемых сигналов Гц 50 Синхронизация с частотой питающей сети
Действующее значение воспроизводимого трехфазного синусоидального тока А от 0 до 10
Напряжения до 8В
Шаг задания 0,1 А или 1 А
Действующее значение воспроизводимого однофазного синусоидального тока А от 0,1 до 20
Напряжения до 8В
Шаг задания 0,1 А
Количество релейных входов шт. 2 Напряжение опроса DC 52 В
Количество релейных выходов шт. 1 Трехконтактный перекидной
Максимальный ток, допустимый для выходных релейных сигнальных цепи  А / В
6/220 AC
0,15/220 DC
6/24 DC
При коммутации активной нагрузки
Напряжение питания В 220AC/50Гц

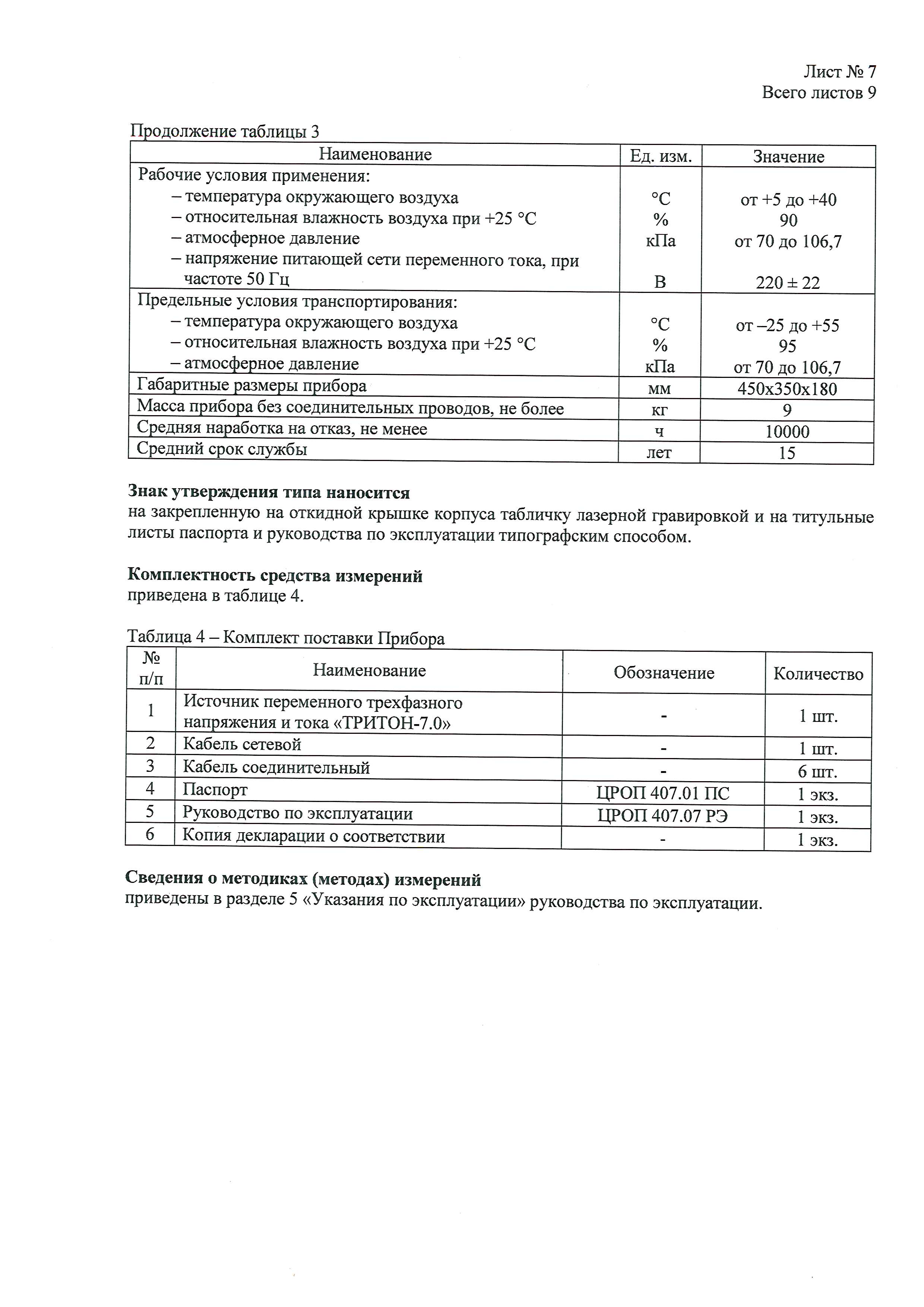

Прибор сохраняет работоспособность при изменении питающего напряжения в диапазоне  В от 198 до 253
Прибор сохраняет работоспособность при изменении частоты питающей сети в диапазоне  Гц от 49 до 51
Климатическое исполнение   УХЛ4
Габариты прибора мм 400х330х170
Вес прибора без соединительных проводов кг 9
